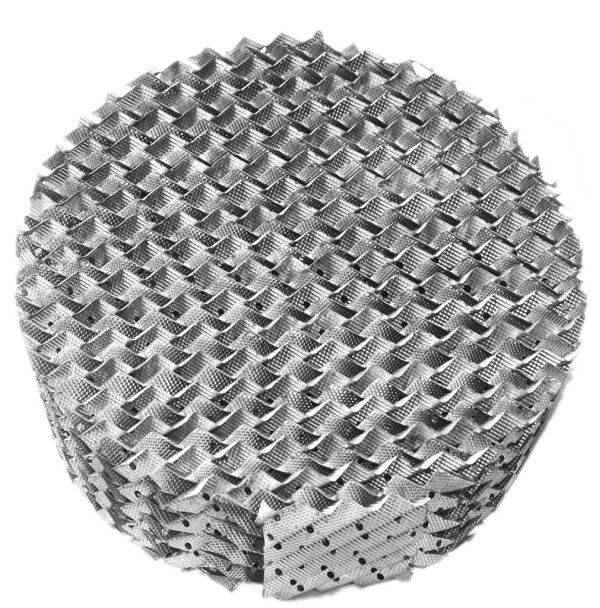

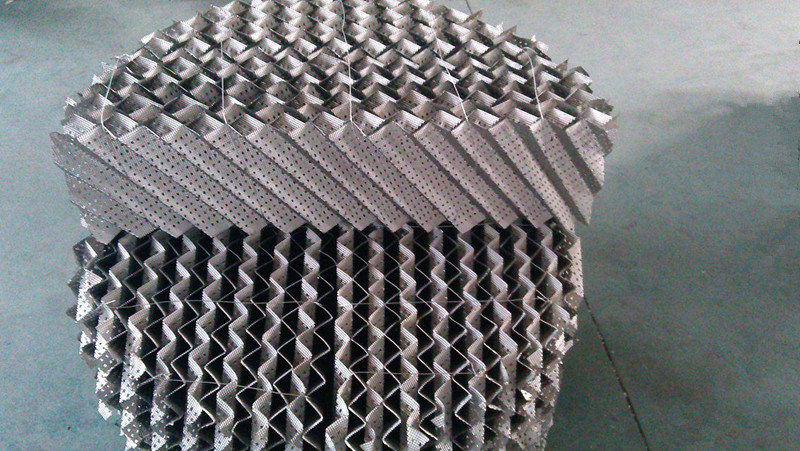

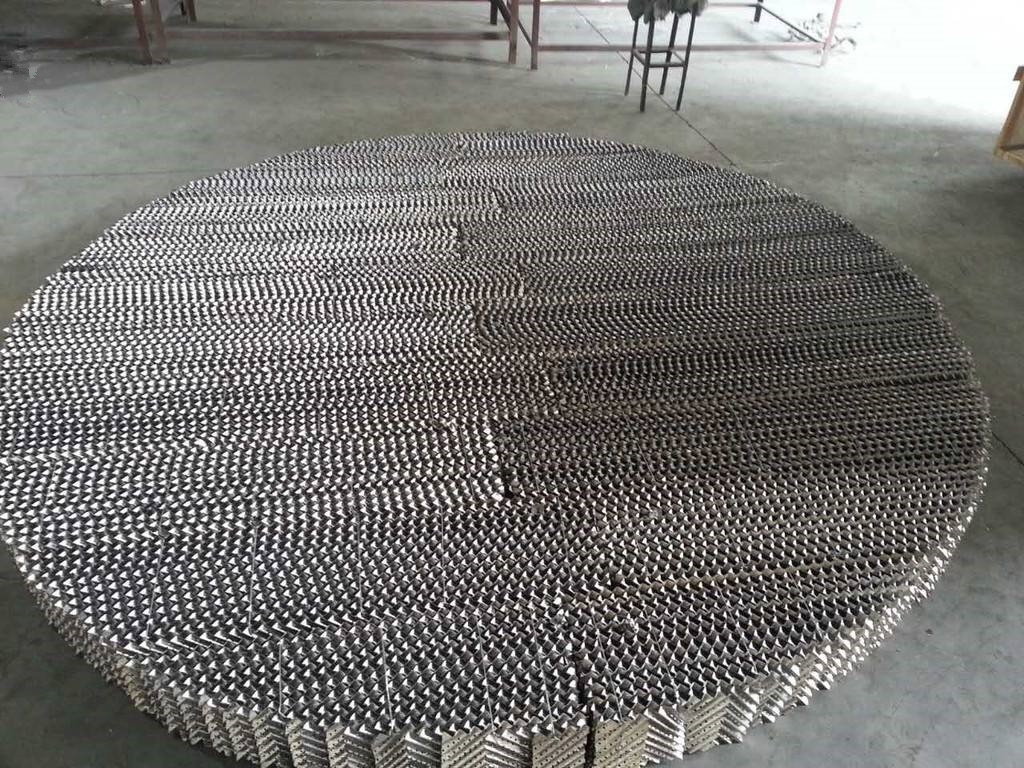

金屬孔板波紋填料是孔板波紋填料的一種主要的形式。波紋峰高與塔軸線傾角按45°和30°，分成Y、X兩種型號。金屬孔板波紋填料保持了金屬絲網波紋填料結構特點，改用表面有溝紋的孔板制成，增加了液體的均布和填料潤濕性能，提高了傳質效率。每盤單元高度為50-200mm，直徑超過1.5m，填料制成分塊形式。
該填料的波紋板片上沖壓有許多f5mm左右的小孔，可起到粗分配板片上的液體、加強橫向混合的作用、波紋板上軋成細小溝紋，可起到細分配板片上的液體、增強表面潤濕性能的作用。金屬板波紋填料強度高，耐腐蝕性強。
產品型號和參數(shù)
產品型號 | 比表面積(m2/m3) | 空隙率 % | 傾斜度 | 堆積重量 (kg/m3) | 理板面積 (m-1) |
125Y | 125 | 98 | 45° | 200 | 1-1.2 |
250Y | 250 | 97 | 45° | 300 | 2-2.5 |
500Y | 500 | 92 | 45° | 400 | 4-4.5 |
125X | 125 | 98 | 30° | 140 | 0.8-0.9 |
250X | 250 | 97 | 30° | 180 | 1.6-2 |
350X | 350 | 94 | 30° | 230 | 2.3-2.8 |
500X | 500 | 92 | 30° | 280 | 2.8-3.2 |
